更换保险丝

本车辆的保险丝分别位于三个盒中。

注意

车辆上的任何电气零部件溅到液体都会损坏,请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车辆配置、技术状态会不断进行更改,请以您的车辆实际状态为准。

主保险丝盒

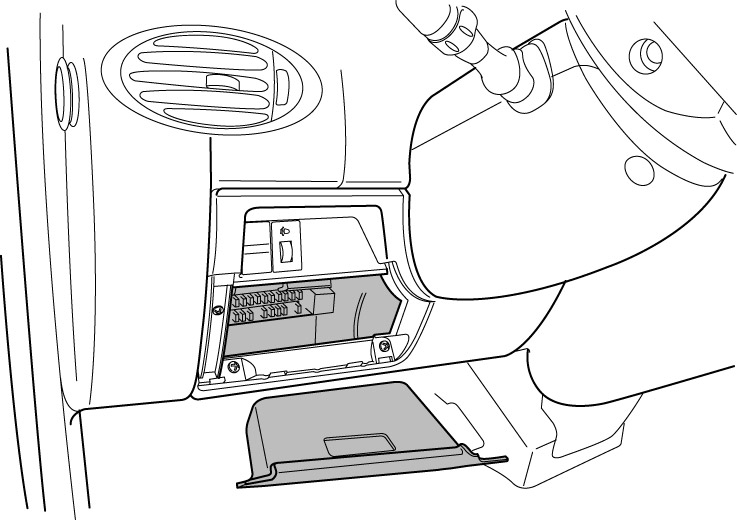

主保险丝盒位于方向盘左下侧。只需拆下主保险丝盒的盖子,就能接触到保险丝。

类型一

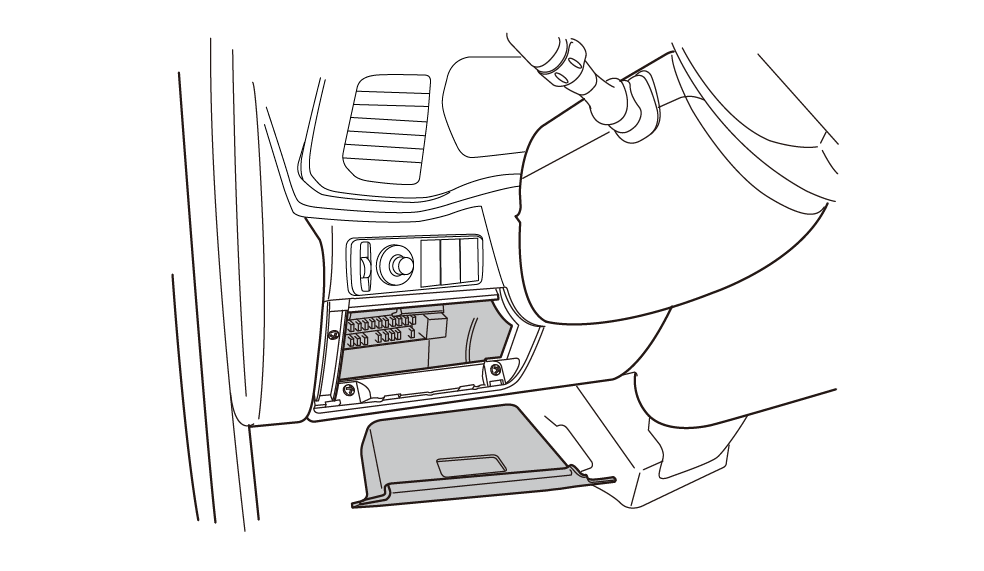

类型二

主保险丝盒内的保险丝可通过保险丝盒盖背面印刷的标签加以识别。

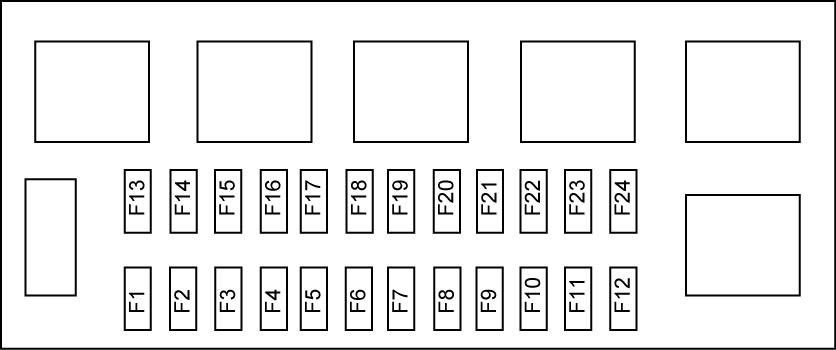

主保险丝盒保险丝规格
保险丝规格功能
F1 10A前顶棚阅读灯
F210A组合仪表(MT变速器车型)
F210A空调压缩机继电器(AMT变速器车型)
F325A车身控制模块3
F410A车身控制模块2
F55A雨刮间歇
F615A变速箱控制单元(AMT变速器车型)
F720A车身控制模块1
F820A音响
F915A车身控制模块4/网关
F1010A空调控制面板(MT变速器车型)
F1010A空调控制面板/组合仪表/胎压监测(AMT变速器车型)
F1120A电踏步
F1225A电动车窗
F1310A点火开关电源
F1425A雨刮器
F1510A安全气囊控制模块
F1610AABS控制模块
F1710A胎压监测/后视镜调节/洗涤器
F1810A发动机控制模块
F1915A点烟器
F207.5A音响/车身控制模块
F2110A外后视镜加热
F2210A后顶棚阅读灯(LCAN)
F2220A近光灯(HCAN)
F237.5A起动信号
F247.5A鼓风机继电器线圈

辅助保险丝盒

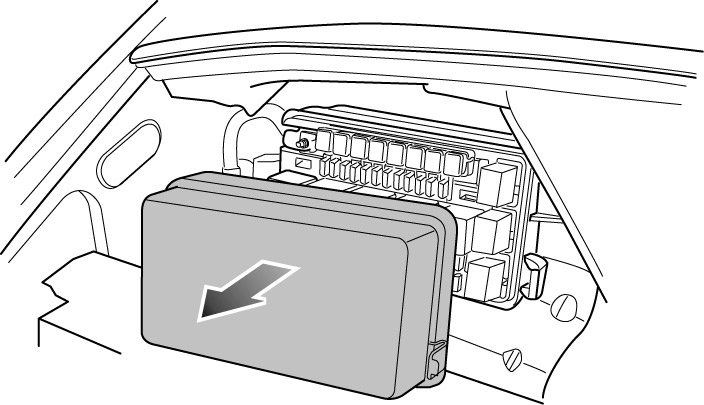

辅助保险丝盒位于发动机舱盖底部舱壁左侧(当从汽车前部观察时)。

只需拆下辅助保险丝盒的盖子,就能接触到保险丝。辅助保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。

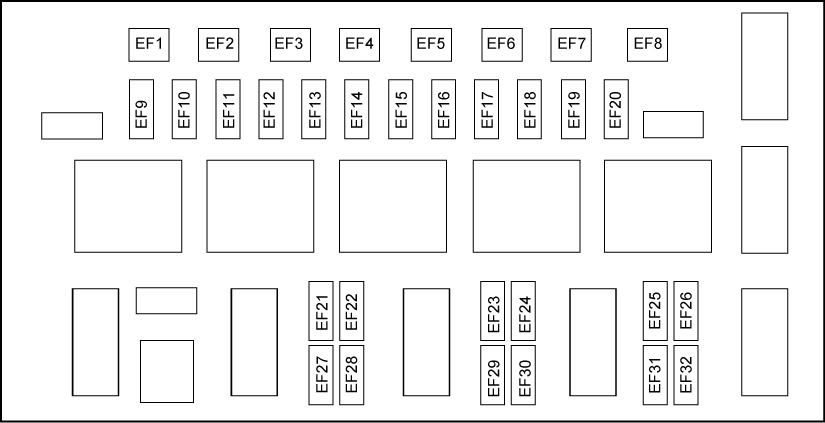

辅助保险丝盒保险丝规格
保险丝规格功能
EF160A电热塞
EF2 40A点火开关电源2
EF330A点火开关电源1(MT变速器车型)
EF340A点火开关电源1(AMT变速器车型)
EF440A主保险丝盒
EF550A冷却风扇1
EF650A冷却风扇2
EF730A燃油加热
EF840AABS系统
EF910A喇叭
EF1030A主保险丝盒
EF1120A远光灯
EF1215A前雾灯
EF1310A制动灯(MT变速器车型)
EF1330A变速器控制模块(AMT变速器车型)
EF1410A空调压缩机(MT变速器车型)
EF1410A变速器控制模块(AMT变速器车型)
EF1525AABS系统
EF1625A车载逆变器
EF1730A后鼓风机
EF1830A后除雾
EF1920A位置灯
EF2030A主继电器
EF21 10A左近光灯
EF22 10A右近光灯
EF2310A前大灯调节
EF2410A左远光灯
EF2510A右远光灯
EF2610A左位置灯
EF2710A右位置灯
EF2810A发动机控制模块
EF2910A发动机控制模块
EF3030A备用(MT变速器车型)
EF3030A制动灯开关(AMT变速器车型)
EF31 15A发动机控制模块
EF327.5A组合仪表(前雾灯指示)

预保险丝盒

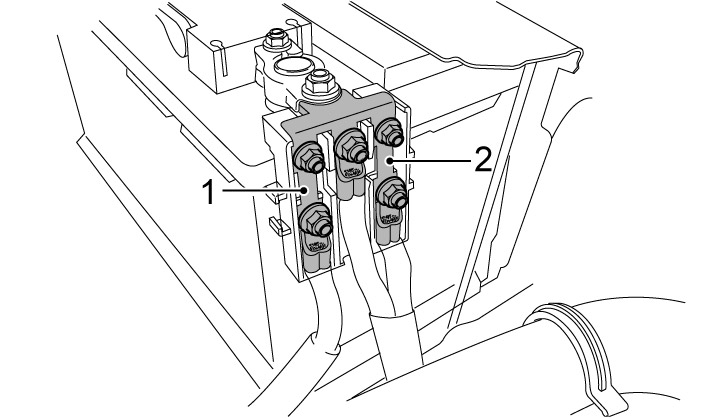

预保险丝盒位于发动机舱舱壁左侧(当从汽车前部观察时),蓄电池正极接线柱上。

预保险丝盒保险丝规格
保险丝规格功能
1175A辅保险丝盒
2 175A发电机

更换保险丝

警告

只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。

试图更换保险丝之前,必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。

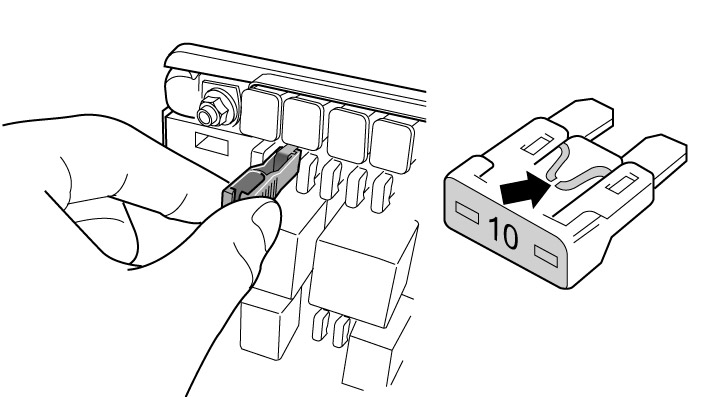

使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。

可以根据保险丝内部导线确定保险丝是否熔断(如箭头所示)。

提醒

同一保险丝重复出现故障表示电路有故障,应尽快联系本公司授权服务商检修。

注意

未授权更改电气系统将使保修失效。
